Labo

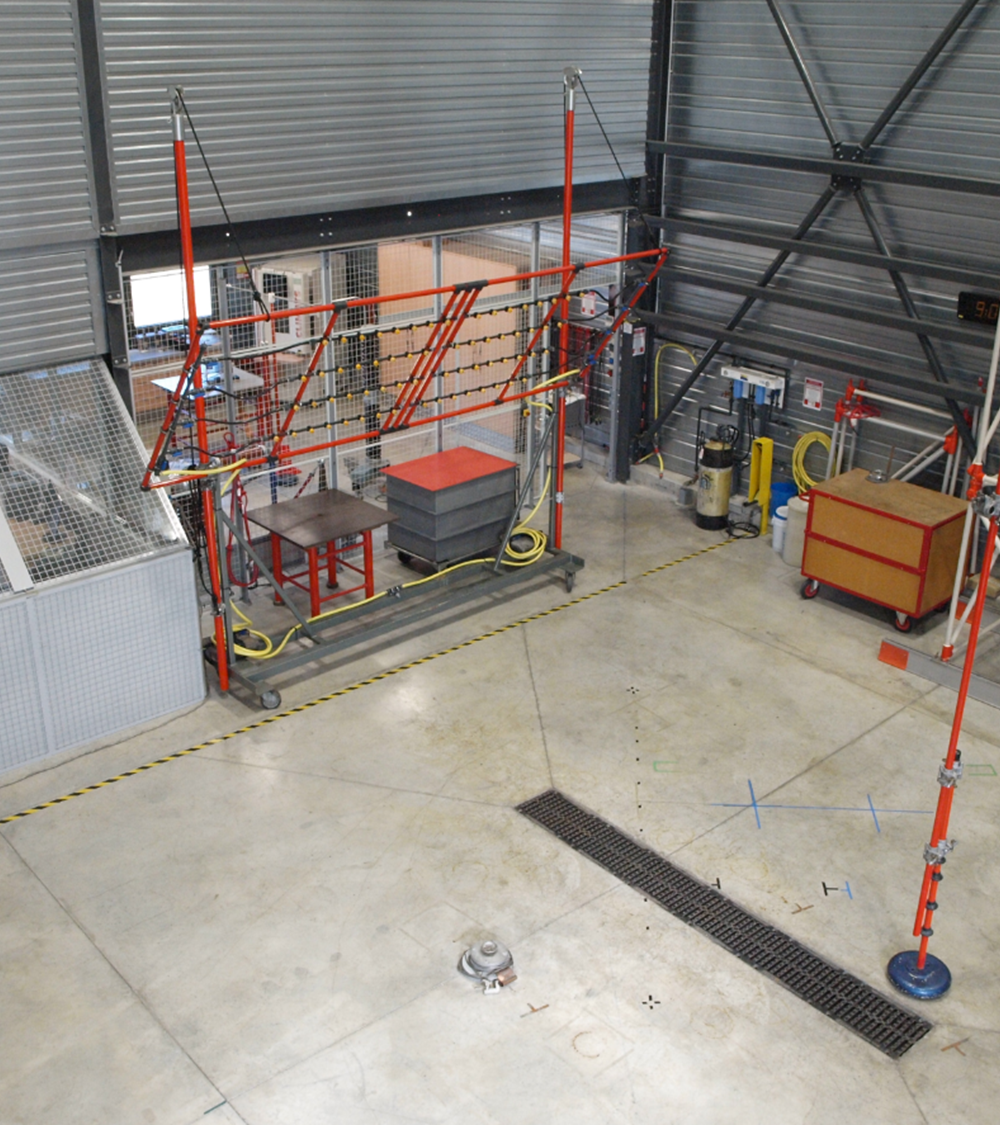

Depuis 1964, SERECT s’est doté d’un laboratoire d’essais et des moyens d’essais nécessaire pour la réalisation d’investigations et qualifications de ses méthodes et outils.

Ce laboratoire de 300m² dispose d’une cellule d’essais 300kv, une cellule d’essais 100kv avec 50 essais par an. Le laboratoire d’essais de SERECT effectue plusieurs activités telles que :

  • La réalisation d’essais électriques qui participe d’une part à la qualification des outils développés pour les travaux sous tension, et d’autre part à réaliser des essais d’investigations permettant de mettre au point les méthodes de travail pour intervenir sur un ouvrage sous tension pour l’ensemble des domaines de tension BT, HTA et HTB



  • La contribution à la normalisation dans le domaine des travaux sous tension, notamment au niveau de l’IEC/TC 78 5 (Travaux Sous Tension). Le laboratoire peut-être également sollicité dans la mise au point de méthodes d’essais. Il contribue à la rédaction des principales normes du domaine des travaux sous tension telles que :
  • IEC 60900 relative aux outils à main pour usage jusqu’à 1000 V en courant alternatif et 15000 V en courant continu
  • IEC 60855 relative aux tubes isolants remplis de mousses et tiges isolantes pleines
  • IEC 60832-1 relatives aux perches isolantes et outils adaptables
  • IEC 60895 relative aux vêtements conducteurs pour usage jusqu’à 800 KV de tension nominale alternatif et +/- 600KV en courant continu.

  • La réalisation de mesure de champs électrique à 50Hz, d’induction magnétique ainsi que de mesure de champ magnétique statique.

    Ces mesures CEM liées au réseau de transport d’électricité visent à respecter :

  • L’arrêté du 17 mai 2001 fixant les valeurs limites d’exposition du public aux champs électromagnétiques (publié au J.O du 12 Juin 2001)
  • Ou la directive 2013/35/UE du Parlement Européen et du Conseil, du 26/06/2013 concernant les prescriptions minimales de sécurité et de santé relatives à l’exposition des travailleurs aux risques dus aux champs électromagnétiques.
  • Ces mesures CEM peuvent avoir également pour origine des demandes externes
  • IEC 61786-1 et -2 est la norme selon laquelle les mesures précitées sont réalisées.





LES DIFFERENTS MONTAGES D'ESSAIS

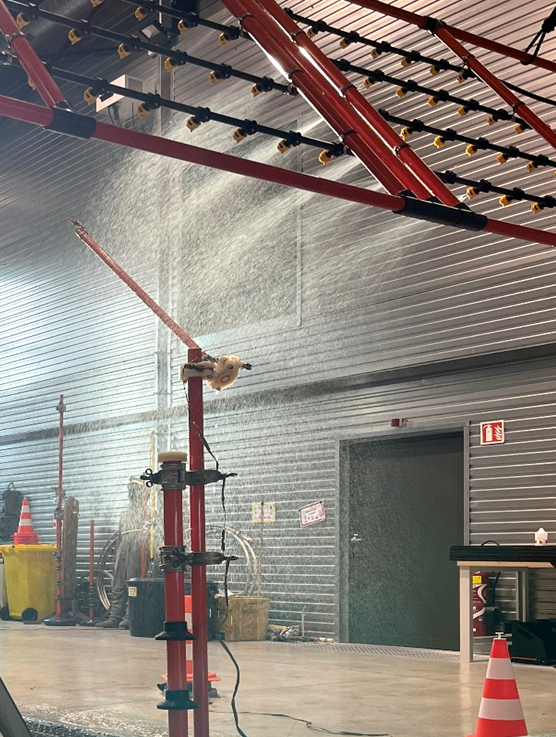

  • Essais sous pluie d'une corde isolante suivant la norme ST HTB 71B







  • Essais sous pluie d'un tube suivant la norme NF EN 60855-1

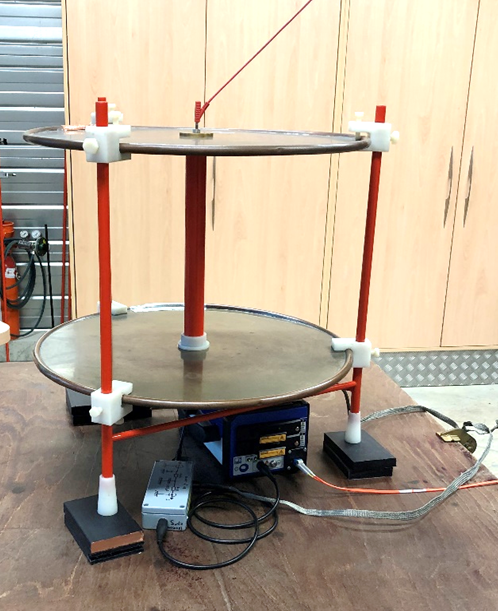

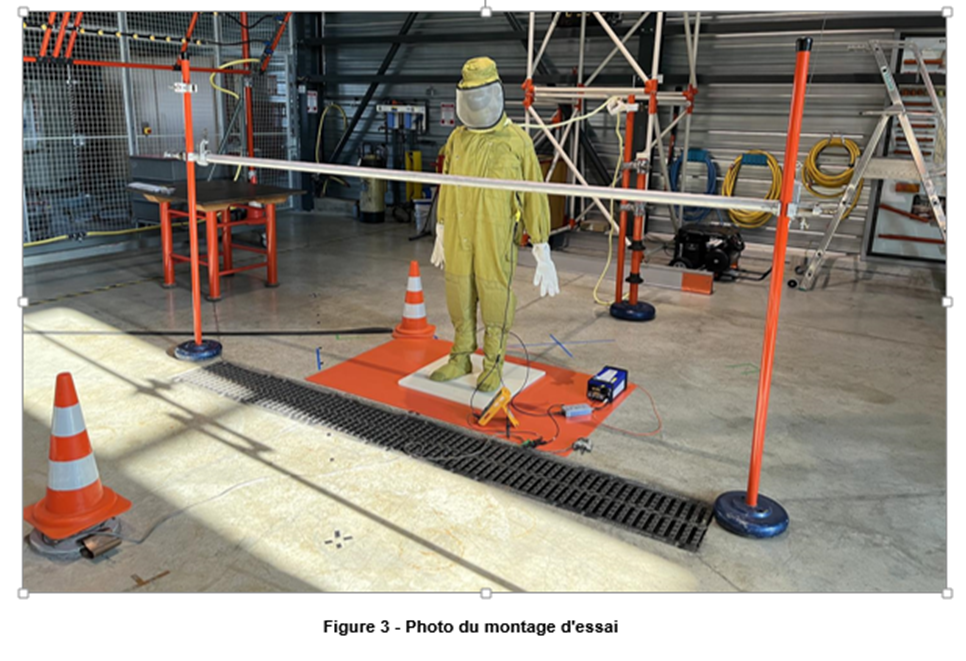

  • Efficacité d'écran d'un vêtement conducteur suivant la norme NF EN IEC 60895



  • Essais avant et après conditionnement humide suivant la norme NF EN 60855-1

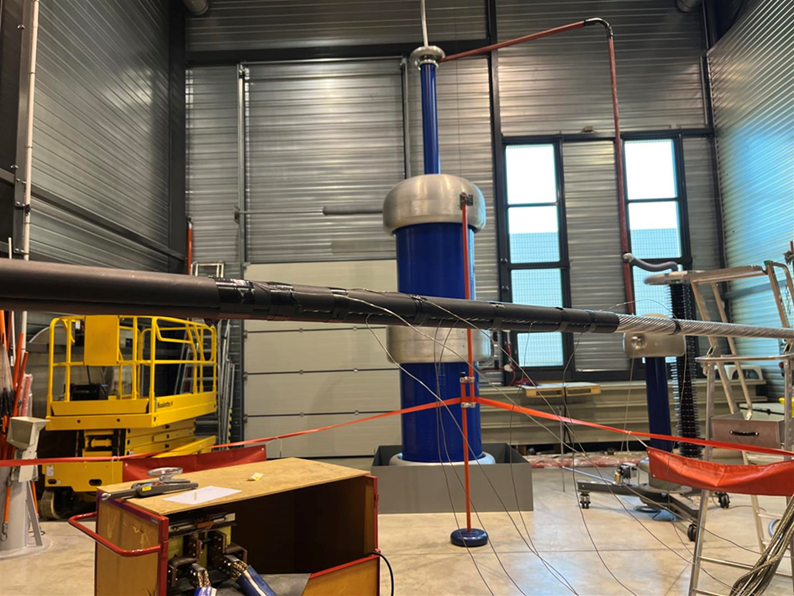

  • Essais d'investigation concernant l'échauffement d'une gaine hydrophile sur un conducteur nu





  • Essais électrique d'épreuve d'une plate-forme BT suivant la ST BT 200







  • Essais d'immunité aux champ magnétique d'un robot posé sur un conducteur parcouru par un courant de 1000A

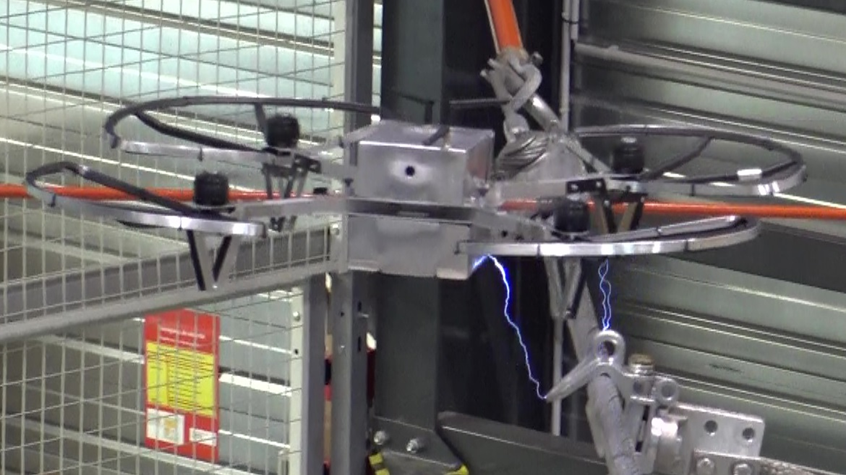

  • Essais d'immunité CEM d'un drone dans l'environnement d'un conducteur sous tension et parcouru par un courant pouvant aller jusqu'à 800A

LE CENTRE DE CONTROLES PERIODIQUES

Ce sont 5000 outils TST contrôlés par an, avec 270m² de laboratoire dont:

  • une cellule d'essais pour le contrôle des outils TST

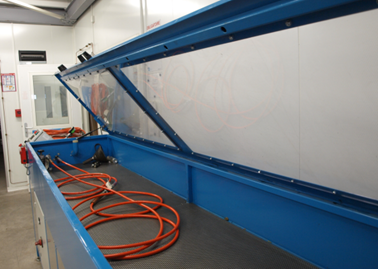

  • une cellule d'essais pour le contrôle des flexibles isolants

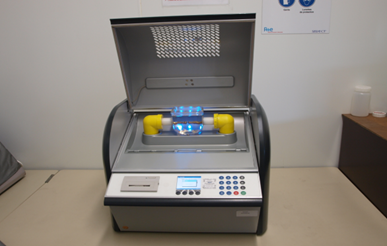

  • une cellule d'essais pour le contrôle de l'huile isolante



  • une cellule d'essais pour le contrôle des élévateurs
